AC motor naspram DC motora: ključne razlike, kako rade i kako odabrati

AC motor i DC motor : Temeljna razlika

Temeljni razlika između AC i DC elektromotora je vrsta električne struje za koju je svaki dizajniran da se pretvori u mehaničku rotaciju. AC motori rade na izmjeničnu struju — napajanje koje mijenja polaritet na fiksnoj frekvenciji (50 Hz ili 60 Hz ovisno o standardu mreže). DC motori rade na istosmjernu struju, gdje napon i struja teku kontinuirano u jednom smjeru. Ova jedina razlika u opskrbi električnom energijom pokreće sve nizvodne razlike u konstrukciji motora, metodi kontrole brzine, zahtjevima za održavanje i prikladnosti primjene.

Oba tipa motora pokoravaju se istom temeljnom principu — Lorentzovom zakonu sile, koji kaže da vodič kroz koji teče struja postavljen u magnetsko polje djeluje silom okomitom na smjer struje i smjer polja. Okretni moment koji vrti rotor izravna je posljedica ove sile koja djeluje preko razmaka između nepokretnih i rotirajućih komponenti. Što se razlikuje između AC i DC elektromotori je kako se magnetsko polje stvara, kako se održava i kako djeluje s namotima rotora tijekom vremena.

Kako rade AC motori

Električni izmjenični motori generirajte rotirajuće magnetsko polje u statoru — nepomičnom vanjskom sklopu — dovodeći izmjeničnu struju u raspodijeljene namote raspoređene oko provrta statora. U trofaznom indukcijskom motoru, tri faze su pomaknute za 120° jedna od druge u prostoru i vremenu, stvarajući polje koje se neprekidno okreće sinkronom brzinom. Ovo okretno polje elektromagnetskom indukcijom inducira struju u vodičima rotora; inducirana struja zauzvrat stvara vlastito magnetsko polje, a interakcija između dva polja proizvodi moment.

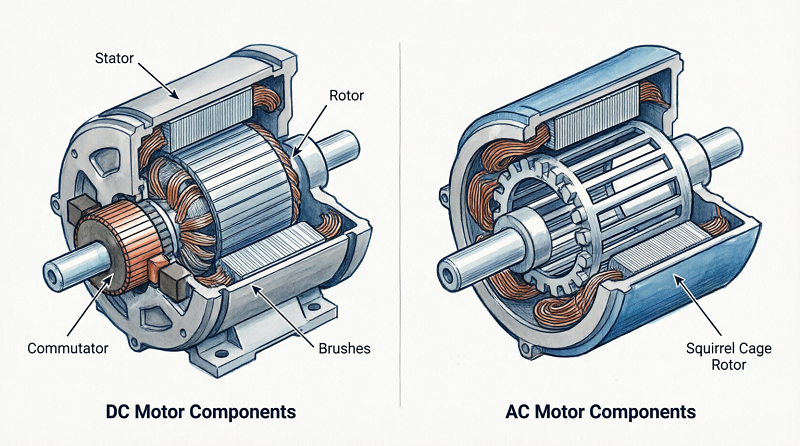

Rotor indukcijskog motora s kaveznim kavezom — najraširenija varijanta električni AC motori globalno — ne sadrži namotaje, četkice i vanjske električne veze. Šipke rotora kratko su spojene na svakom kraju vodljivim krajnjim prstenovima, a struja teče kroz njih isključivo indukcijom. Ova konstrukcija čini kavezne izmjenične motore iznimno robusnim: osim ležajeva ne postoje dijelovi koji se troše u kontaktu, a motor može neprekidno raditi godinama u prašnjavim, mokrim okruženjima ili okruženjima s jakim vibracijama uz minimalno održavanje.

Sinkroni izmjenični motori rade na srodnom, ali različitom principu: rotor je magnetiziran - bilo pomoću trajnih magneta ili pomoću posebno pobuđenog namota polja - i zaključava se u korak s rotirajućim poljem statora, radeći točno sinkronom brzinom bez obzira na opterećenje (unutar ograničenja momenta izvlačenja). Sinkroni motori se koriste tamo gdje je potrebna precizna konzistentnost brzine, uključujući u tekstilnim strojevima, tvornicama papira i preciznim pumpnim sustavima.

Kako rade istosmjerni motori

U konvencionalnom četkanom DC motor , stator proizvodi stacionarno magnetsko polje — bilo od stalnih magneta ili od namota polja napajanih istosmjernom strujom. Rotor, koji se naziva armatura, nosi namotane vodiče spojene na segmentirani komutator. Ugljične četkice održavaju klizni električni kontakt s komutatorom, mijenjajući smjer struje kroz uzastopne armaturne zavojnice kako se rotor okreće. Ova mehanička komutacija osigurava da struja armature uvijek teče u smjeru koji održava moment u istom smjeru rotacije, bez obzira na položaj rotora.

Sučelje komutator-četka je definirajuća strukturna razlika između brušenih istosmjernih motora i AC motori . Omogućuje jednostavnu kontrolu brzine - smanjenje napona napajanja ili struje armature izravno smanjuje brzinu - ali uvodi obveze održavanja. Četke se postupno troše, stvarajući ugljičnu prašinu i zahtijevaju periodični pregled i zamjenu. Pri velikim brzinama ili u prašnjavom okruženju, trošenje četkica se znatno ubrzava. U primjenama gdje je pristup održavanju otežan ili postoji problem kontaminacije, ovo je odlučujući nedostatak.

Istosmjerni motori bez četkica (BLDC) u potpunosti eliminiraju komutator, zamjenjujući mehaničko preklapanje elektroničkim komutiranjem putem namjenskog kontrolera koji nadzire položaj rotora putem senzora s Hallovim efektom ili senzora povratnog EMF-a i redom prebacuje struju kroz namotaje statora. BLDC motori kombiniraju fleksibilnost kontrole brzine tradicionalnih istosmjernih dizajna s mehaničkom jednostavnošću AC indukcijskih motora i postali su dominantan izbor u primjenama u rasponu od ventilatora za hlađenje računala i pogona za vuču električnih vozila do industrijskih servo sustava i pogona dronova.

AC vs DC električni motor: usporedba

Tablica u nastavku sažima glavnicu razlike između AC i DC motora kroz specifikacijske parametre koji su najrelevantniji za odluke o industrijskoj i komercijalnoj nabavi.

Regulacija brzine: Praktična razlika između AC i DC elektromotora

Kontrola brzine je mjesto gdje je razlika između AC i DC elektromotora postaje operativno najznačajniji. U brušenom istosmjernom motoru, brzina je izravno proporcionalna naponu armature i obrnuto proporcionalna fluksu polja — podešavanje bilo koje varijable pomoću jednostavnog reostata ili PWM kontrolera proizvodi glatku varijaciju brzine u širokom rasponu. To je učinilo istosmjerne motore zadanim izborom za industrijske pogone promjenjive brzine tijekom većeg dijela 20. stoljeća, posebno u primjenama kao što su valjaonice, strojevi za papir i dizalice gdje se brzina morala kontinuirano podešavati pod opterećenjem.

Pojava pouzdanih, isplativih pogona s promjenjivom frekvencijom (VFD) iz temelja je promijenila konkurentsku poziciju AC motori and DC motors u aplikacijama s promjenjivom brzinom. VFD pretvara mrežno napajanje s fiksnom frekvencijom u izlaz s promjenjivom frekvencijom i promjenjivim naponom, omogućujući AC indukcijskom motoru da radi bilo kojom brzinom u širokom rasponu — obično 10% do 120% nazivne brzine — s potpunom kontrolom zakretnog momenta. Moderni VFD-ovi implementiraju algoritme vektorske kontrole ili izravne kontrole momenta (DTC) koji daju dinamički odziv usporediv s istosmjernim pogonom, eliminirajući primarnu prednost performansi koju su prethodno imali istosmjerni sustavi.

Praktična implikacija je to što je za nove industrijske instalacije s fiksnom ili promjenjivom brzinom koje crpe iz trofaznog izmjeničnog napajanja, indukcijski motor s oznakom IE3 ili IE4 s VFD-om gotovo uvijek ekonomski i tehnički bolji izbor. Preostala uporišta istosmjernog motora su mobilna oprema s baterijskim napajanjem (gdje je opskrba inherentno istosmjernom strujom), aplikacije koje zahtijevaju vrlo visok startni moment pri niskim naponima napajanja i naslijeđena postrojenja gdje postojeća DC infrastruktura čini naknadnu ugradnju skupom.

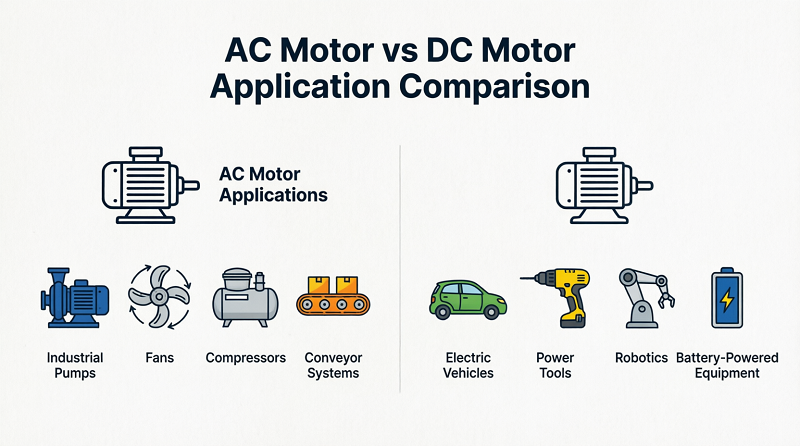

Odabir između izmjeničnih i istosmjernih motora: okvir za odlučivanje vođen primjenom

Nijedan pojedinačni tip motora nije univerzalno superioran. Ispravan odabir između AC DC elektromotori ovisi o specifičnim zahtjevima primjene, dostupnom napajanju, okruženju održavanja i ukupnom trošku vlasništva tijekom projektiranog vijeka trajanja.

Odaberite AC indukcijski motor kada:

• Instalacija se napaja iz standardne jednofazne ili trofazne AC mreže.
• Radni ciklus je neprekidan ili gotovo neprekidan, a okruženje je surovo, mokro, prašnjavo ili eksplozivno - konstrukcija bez četkica eliminira rizik od paljenja od iskrenja četkica.
• Izlazna snaga prelazi 50 kW, gdje AC indukcijski motori nude značajne prednosti u pogledu cijene i učinkovitosti u odnosu na ekvivalentne DC dizajne.
• Dostupan je minimalan pristup za održavanje — HVAC ventilatori, pumpe, kompresori i pokretni pogoni na udaljenim ili teško dostupnim mjestima.

Odaberite brušeni DC motor kada:

• Aplikacija se napaja baterijama i niskim naponom — električni alati, mali kućanski uređaji, pomoćni uređaji za automobile i hobi robotika.
• Potreban je vrlo visok startni moment u odnosu na veličinu motora i radni ciklus je isprekidan.
• Proračun za upravljačku elektroniku je ograničen — jednostavan PWM kontroler znatno je jeftiniji od VFD ili BLDC drajvera.

Odaberite DC motor bez četkica kada:

• Primjena zahtijeva visoku učinkovitost, veliku gustoću snage i dug životni vijek u kompaktnom obliku — električna vozila, dronovi, medicinski uređaji i precizni servo sustavi.
• Brzina i položaj moraju se kontrolirati s visokom preciznošću u širokom dinamičkom rasponu.
• Održavanje je nepraktično, ali pouzdanost je kritična — nepostojanje četkica i komutatora eliminira najčešći način kvara u istosmjernim motorima.

U praksi, granica između AC motori and DC motors značajno se zamaglio kako je energetska elektronika sazrijevala. BLDC motor kojeg pokreće sofisticirani trofazni pretvarač električki se ne razlikuje od sinkronog AC motora s trajnim magnetom — isti se hardver može klasificirati kao bilo koji, ovisno o primijenjenom algoritmu upravljanja. Ono što je u konačnici važno je isporučuje li kompletan sustav motornog pogona potrebnu karakteristiku moment-brzina, učinkovitost, pouzdanost i ukupni trošak vlasništva za ciljanu primjenu.
